當我們需要展現事物時,更傾向於直接使用視覺化圖表。這是因為在我們的思維中有一個固定模式:“能用圖描述的就不用表,能用表就不用文字”。這一模式充分說明了從認知的角度來看,透過視覺化圖表,人們能夠更快速地獲取更多的資訊,提高資訊獲取的效率。視覺化圖表為我們提供了一種直覺的方式,幫助我們快速理解複雜的資料和關係,讓資訊傳遞更加清晰和有效。透過圖表,我們能夠以更直接的方式呈現資料,使得觀察者能夠一目瞭然地抓住重點,更深入地分析和理解資料的含義。
視覺化有哪些基本圖表種類?我們在選擇統計圖表類型時又需要遵守哪些原則呢?看完文中16類最經典的視覺化圖表種類,你就懂了。為了增加視覺記憶,加深讀者對統計圖表的理解,小編特地加了酷炫的動態效果!
申明:文中所有圖表皆由FineReport製作,FineReport內建了19 種圖表大類和超過 60種動態圖表樣式,有需要的讀者可以免費下載試用

對個人使用者,FineReport永久完全免費;對企業,FineReport針對企業的個性化需求提供了不同的報價方案。
FineReport在台灣、香港、澳門、新加坡、馬來西亞等地區均提供在地化服務,由帆軟原廠當地團隊做技術支援,二次開發和專案實施。點擊下方按鈕即可免費下載FineReport報表軟體進行體驗,任何技術問題都可以隨時聯絡技術支援工程師,助力你的圖表製作之旅!~
16大最經典最常用的視覺化圖表種類
1.圖表種類:柱形圖

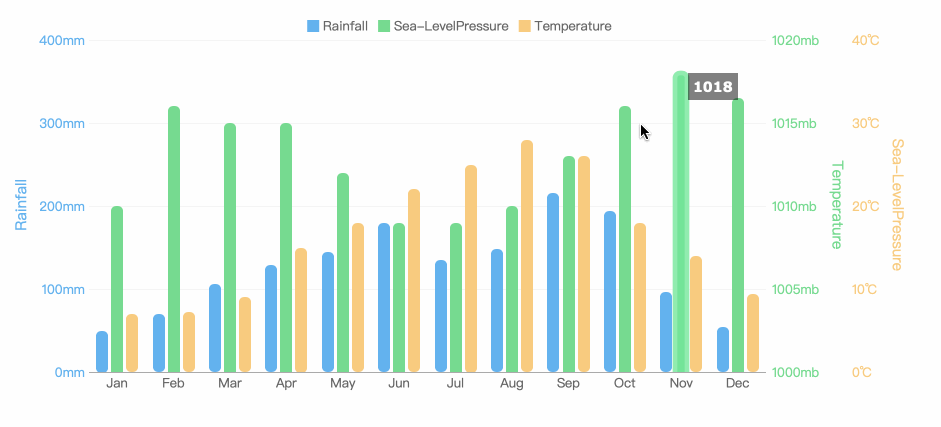

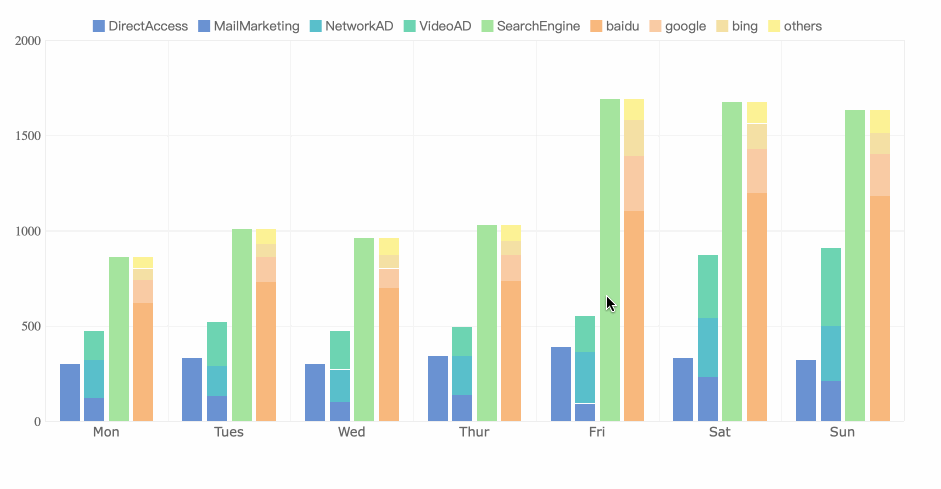

柱形圖是用寬度相同的柱形的高度或長短來表示資料多少的圖形。
利用柱形統計圖表,可以直觀地表示資料量的大小並進行比較,可以比較明顯地顯示出各資料之間的比例差異。


圖表種類特點:簡單直觀,很容易根據柱子的長短看出值的大小,易於比較各組資料之間的差別。

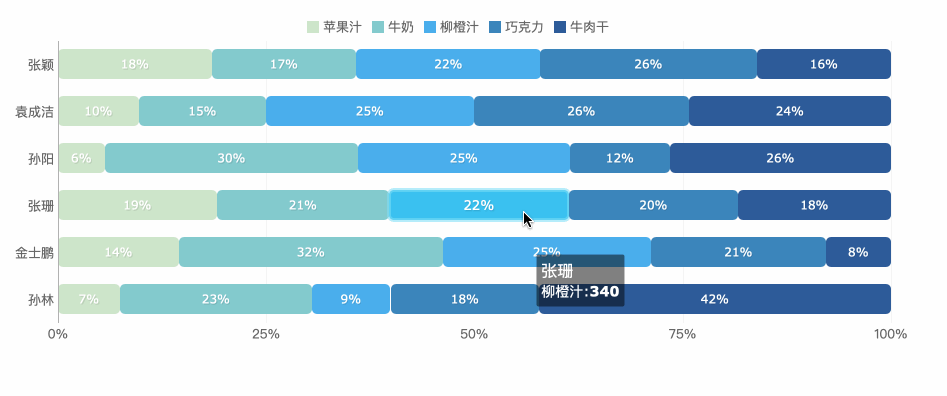

2.圖表種類:條形圖

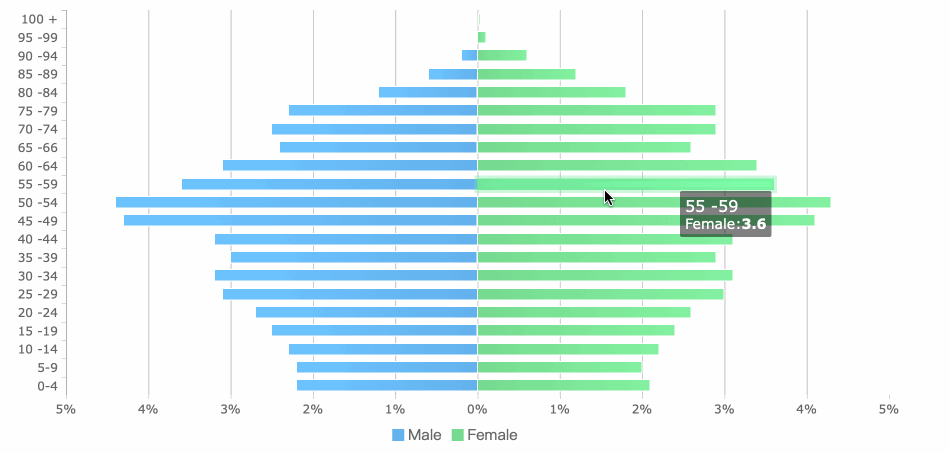

條形圖是用寬度相同的條形的高度或長短來表示資料多少的圖形。
利用條形統計圖表,可以直觀地表示資料量的大小並進行比較,可以比較明顯地顯示出各資料之間的比例差異。


圖表種類特點:簡單直觀,很容易根據柱子的長短看出值的大小,易於比較各組資料之間的差別。
柱形圖和條形圖可以統稱為長條圖,長條圖的使用方式和使用建議可以參考這篇文章:一文講清長條圖製作的一切
3.圖表種類:折線圖

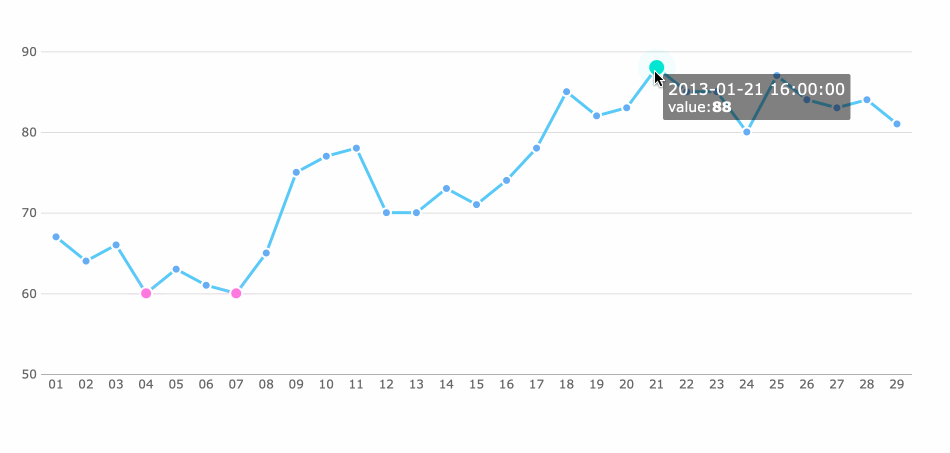

折線圖是將值標註成點,並透過直線將這些點按照某種順序連線起來形成的圖形。點擊查看如何快速製作專業折線圖>>>
利用折線統計圖,可以顯示隨時間或有序類別而變化的趨勢,可能顯示資料點以表示單個數據值,也可能不顯示這些資料點。在有很多資料點並且它們的顯示順序很重要時,折線圖尤其有用。

圖表種類特點:適用於兩個維度的大型資料集,特別是那些趨勢比單個數據點更重要的資料集,折線圖製作還適合多個二維資料集的比較。
4.圖表種類:面積圖

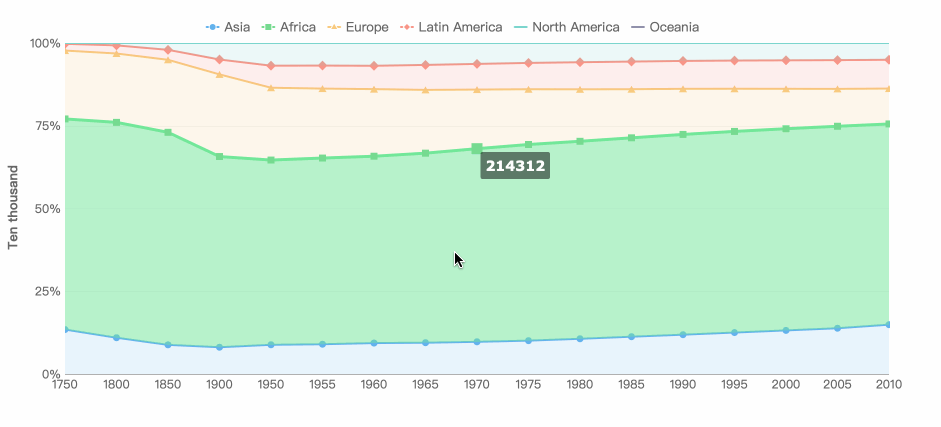

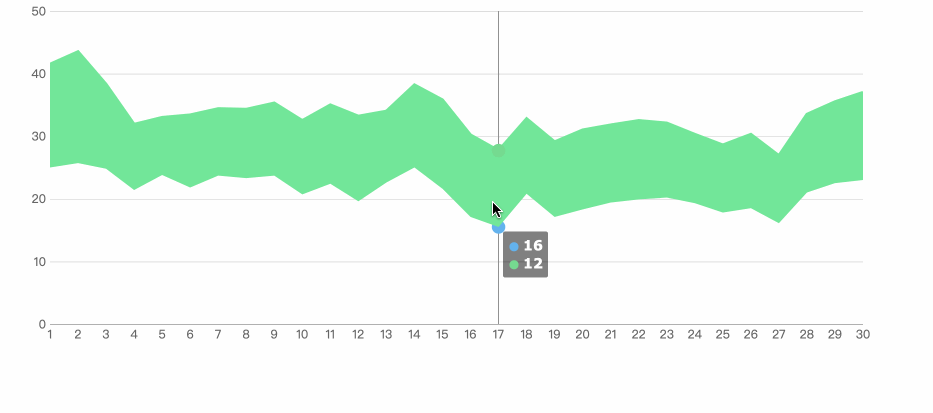

面積圖是強調數量隨時間而變化的程度,可用於引起人們對總值趨勢的注意的圖形。
利用面積統計圖,可以將排列在工作表的列或欄中的資料繪製到面積圖中。透過顯示所繪製的值的總和,面積圖還可以顯示部分與整體的關係。


圖表種類特點:能很好的展現沿某個維度的變化趨勢,能比較多組資料在同一個維度上的趨勢,適合展現較大大數據資料集。
5.圖表種類:餅圖

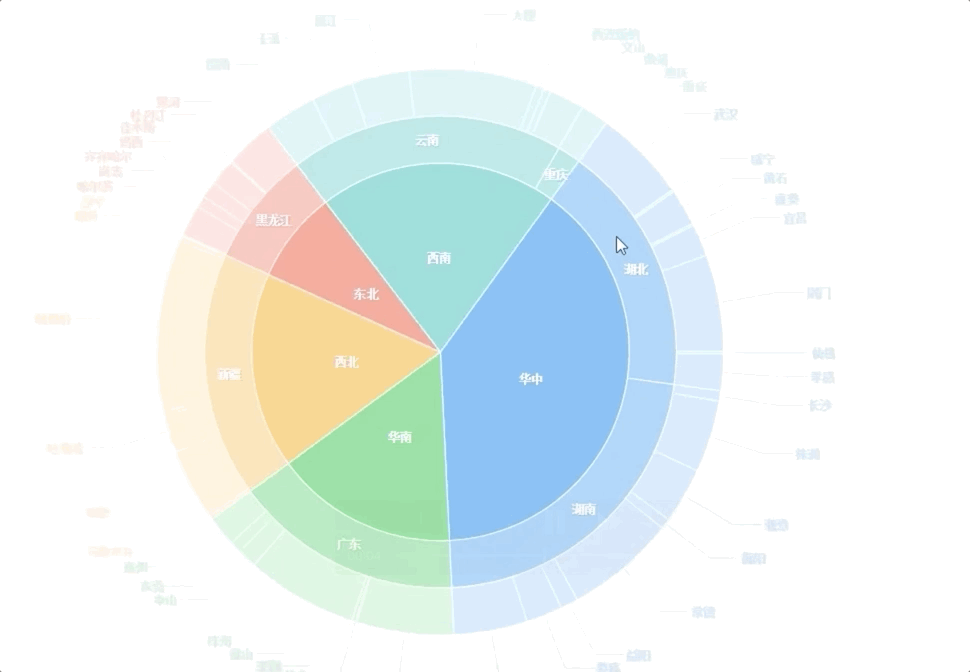

餅圖是以扇形區域大小表示每一個數值相對於總數值的佔比。

圖表種類特點:圓餅圖適用於二維資料,即一個分類欄位,一個連續資料欄位,當用戶進行數據分析更關注於簡單佔比時,適合使用餅圖。點擊查看如何快速製作專業圓餅圖>>>

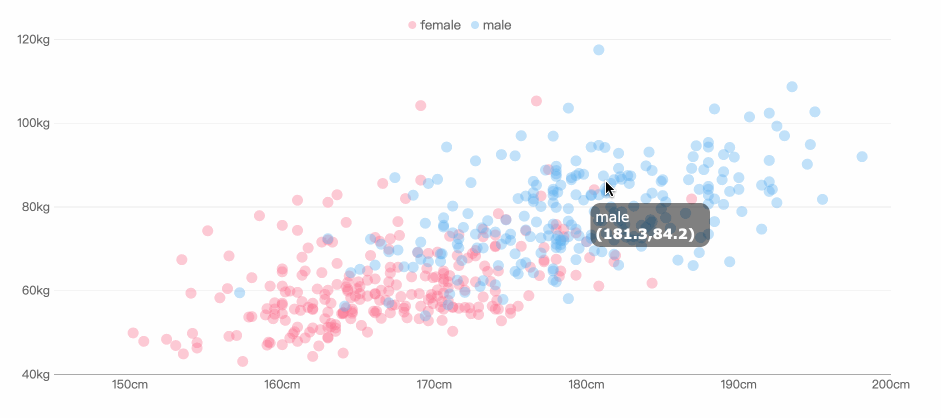

6.圖表種類:散點圖

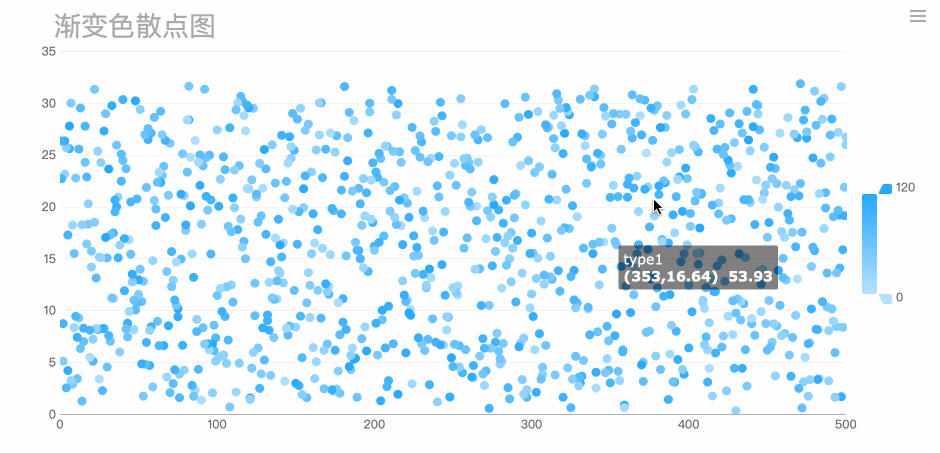

散點圖又稱散點分佈圖,是因變數隨自變數而變化的大致趨勢圖。資料點是在直角座標系平面上,以一個變數為橫座標,另一變數為縱座標,利用散點(座標點)的分佈形態反映變數統計關係的一種圖形。它是常用的一種經典視覺化圖表,點擊查看如何快速製作專業散佈圖>>>
利用散點圖,顯示若干資料系列中各數值之間的關係,類似XY軸,判斷兩變數之間是否存在某種關聯,或者發現數據的分步或者聚合情況。


圖表種類特點:散佈圖能夠直觀表現出影響因素和預測物件之間的總體關係趨勢;能透過直觀醒目的圖形方式,反映變數間的形態變化關係情況,以便於來模擬變數之間的關係。
7.圖表種類:氣泡圖

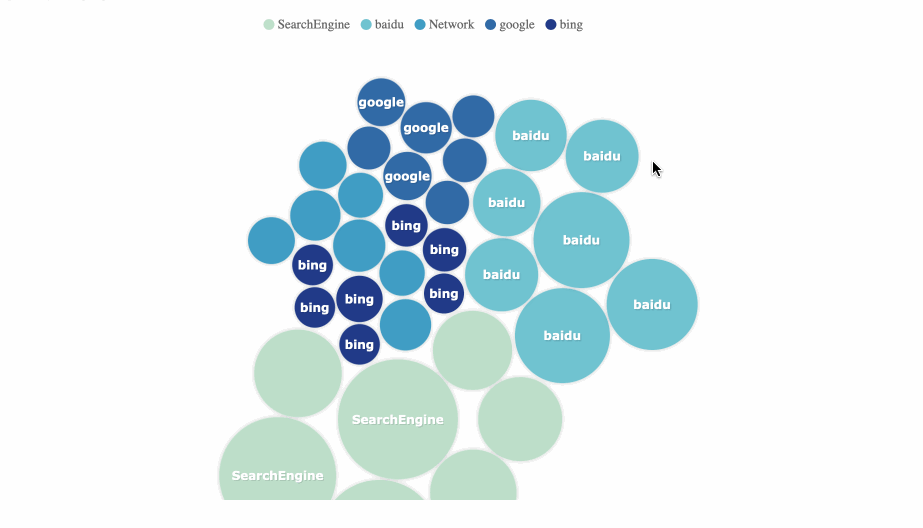

氣泡圖( bubble chart )是可用於展示三個變數之間的關係。它與散點圖類似,繪製時將一個變數放在橫軸,另一個變數放在縱軸,而第三個變數則用氣泡的大小來表示。

利用氣泡圖,可以顯示若干資料系列中各數值之間的關係,類似 XY 軸,判斷兩變數之間是否存在某種關聯,或者發現數據的分步或者聚合情況。
圖表種類特點:直觀表現出影響因素和預測物件之間的總體關係趨勢;能透過直觀醒目的圖形方式,反映變數間的形態變化關係情況,以便於來模擬變數之間的關係。

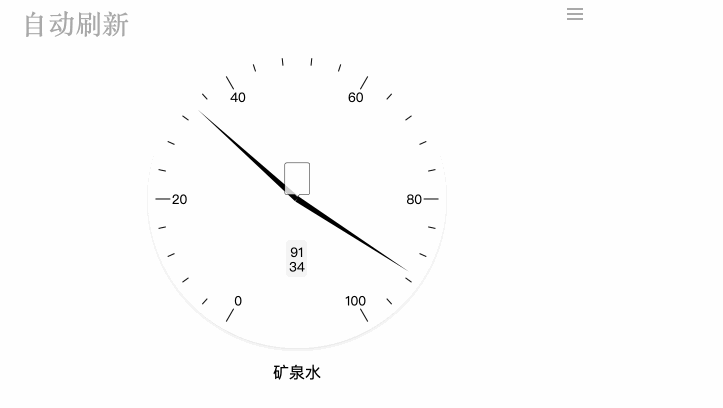

8.圖表種類:計量器

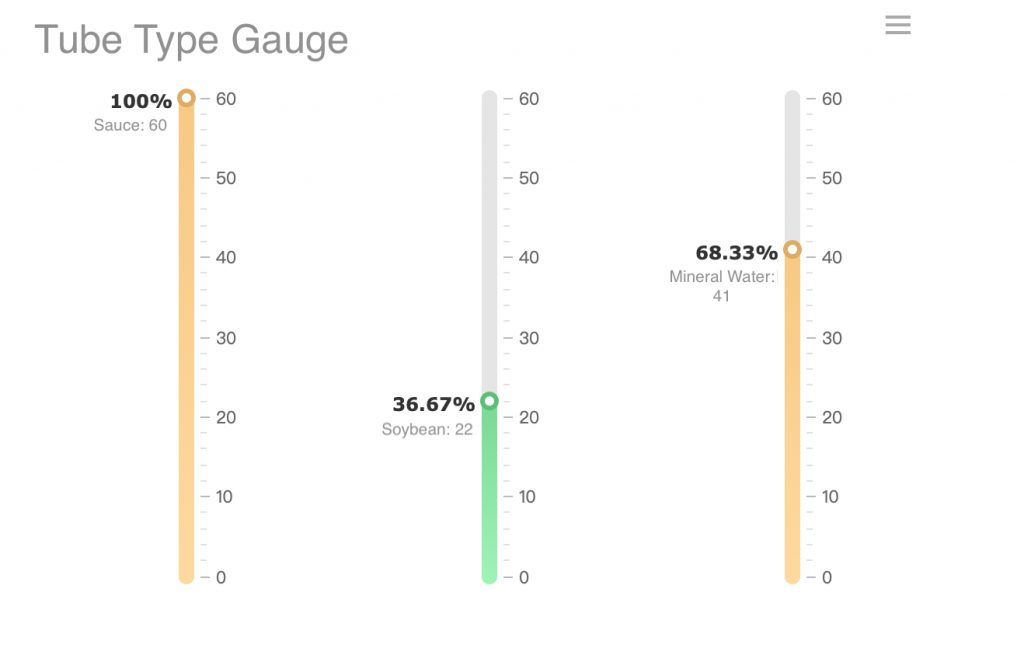

計量器是資料視覺化中的一種標尺。它可以直觀地表示指標的進度或實際情況。

它也可以做成環狀或管狀,顯示比例。

圖表種類特點:適用於間隔之間的比較。
對個人使用者,FineReport永久完全免費;對企業,FineReport針對企業的個性化需求提供了不同的報價方案。
FineReport在台灣、香港、澳門、新加坡、馬來西亞等地區均提供在地化服務,由帆軟原廠當地團隊做技術支援,二次開發和專案實施。點擊下方按鈕即可免費下載FineReport報表軟體進行體驗,任何技術問題都可以隨時聯絡技術支援工程師,助力你的圖表製作之旅!~

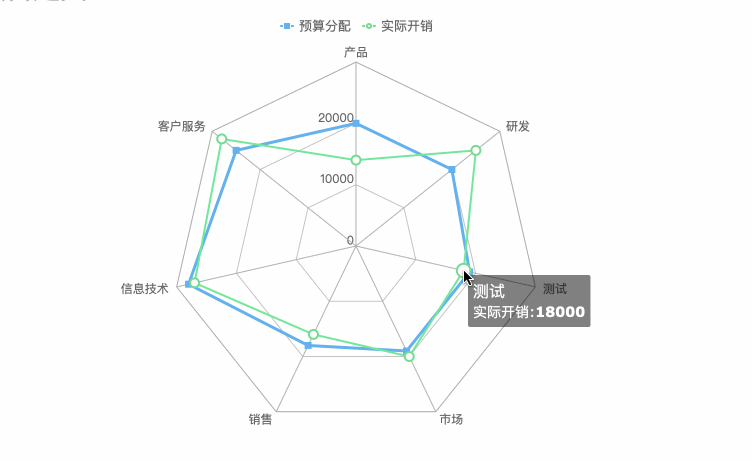

9.圖表種類:雷達圖
雷達圖又稱蜘蛛網圖,將多個維度的資料量對映到起始於同一個圓心的座標軸上,結束於圓周邊緣,然後將同一組的點使用線連線起來。
利用雷達圖,可以直觀地展現多維資料集,檢視哪些變數具有相似的值、變數之間是否有異常值。雷達圖表也可用於檢視哪些變數在資料集內得分較高或較低,因此非常適合顯示效能。


圖表種類特點:雷達圖適合展現某個資料集的多個關鍵特徵,適合展現某個資料集的多個關鍵特徵和標準值的比對,適合比較多條資料在多個維度上的取值。
10.圖表種類:框架圖

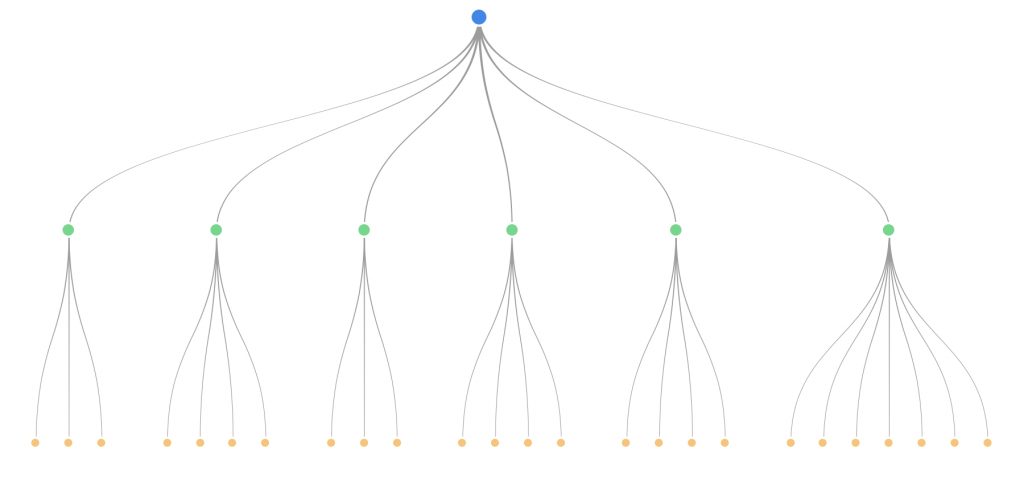

框架圖體現了各個節點之間的上下級關係,用來表示組織層級關係,同時還能展示每個節點的的值。

圖表種類特點:簡單直觀,很容易判斷上下級之間的關係。

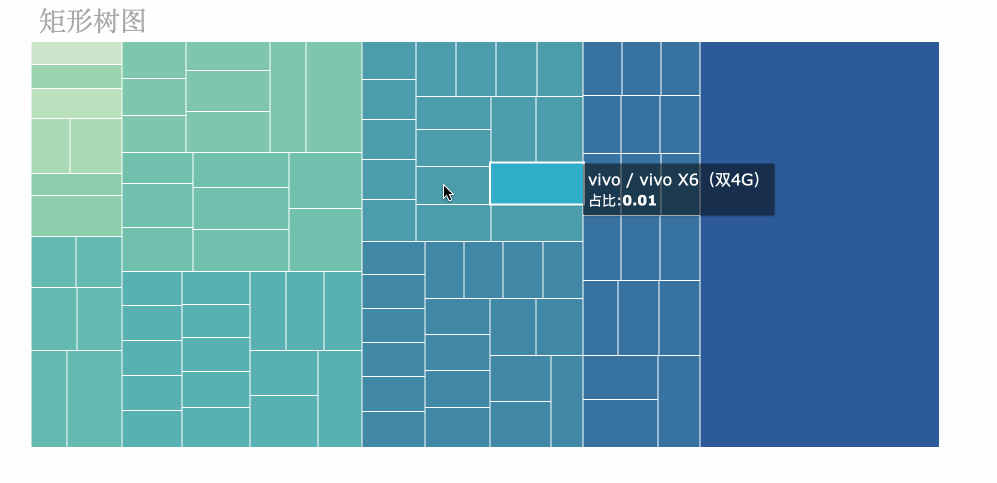

11.圖表種類:矩形樹圖
矩形樹圖是用來描述層次結構資料的佔比關係,能夠進行逐級鑽取顯示下層資料情況,採用矩形表示層次結構的節點,父子層次關係用矩陣間的相互巢狀來表達。
從根節點開始,空間根據相應的子節點數目被分為多個矩形,矩形面積大小對應節點屬性。每個矩形又按照相應節點的子節點遞迴的進行分割,直到葉子節點為止。
矩形樹圖適合展現具有層級關係的資料,能夠直觀體現同級之間的比較。

圖表種類特點:圖形更緊湊,同樣大小的畫布可以展現更多的資訊,可以展現成員間的權重。

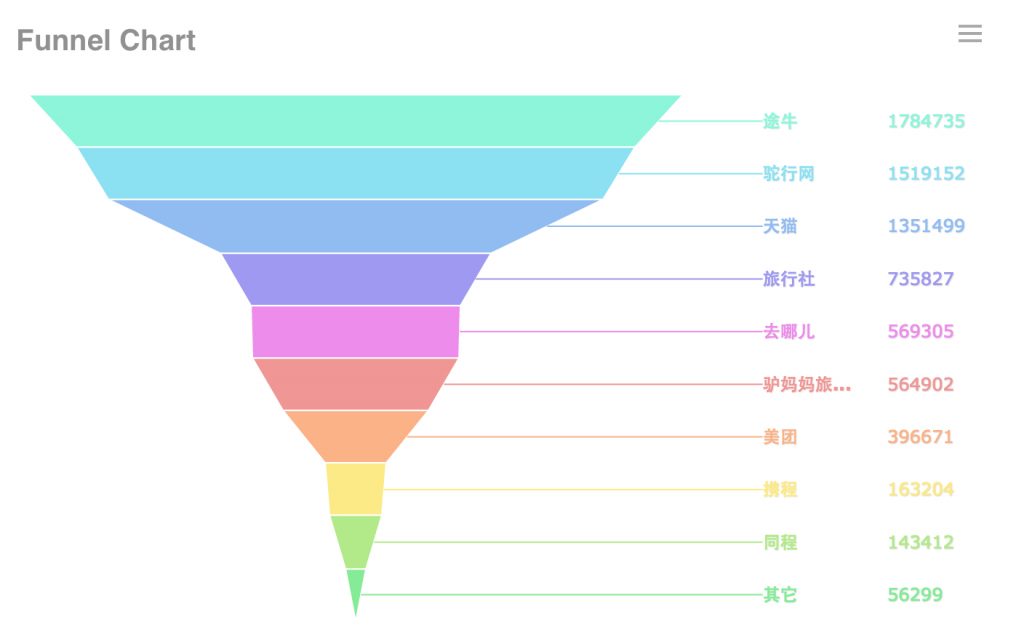

12.圖表種類:漏斗圖

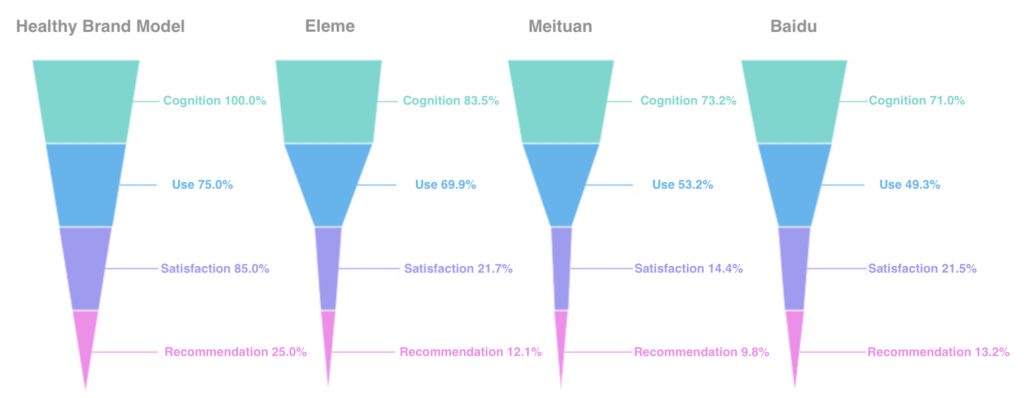

漏斗圖是由多個梯形從上而下疊加而成,從上到下的項有邏輯上的順序關係,梯形面積表示某個業務量與上一個環節之間的差異。
漏斗圖適用於業務流程比較規範、週期長、環節多的單流程單向分析,透過漏斗各環節業務資料的比較能夠直觀地發現和說明問題所在的環節,進而做出決策。


圖表種類特點:每個階段的比例關係直觀的展示出來,適用於進行流程最佳化的資料跟蹤。
13.圖表種類:詞雲圖

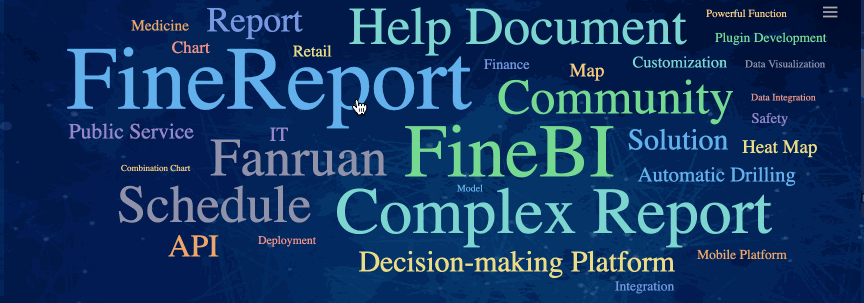

詞雲以關鍵詞字型的大小直觀展示資料的數值大小。
通常用來展示物料的領用、計算機輔助外語學習的新形式、小說閱讀中的關鍵詞和主題索引等場景。

圖表種類特點:根據關鍵詞的大小直觀地展示資料頻率,可以比較明顯地顯示出各資料之間的比例差異。
14.圖表種類:甘特圖
甘特圖,也稱為條狀圖(Bar chart),它是以圖示的方式透過活動列表和時間刻度形象地表示出任何特定專案活動順序與持續時間的視覺化圖表。點擊查看如何快速製作一張專業精美的甘特圖>>>
甘特圖就是一張線條圖,橫軸表示時間,縱軸表示活動(專案),線條表示在整個時間週期中計劃與實際活動完成的情況。

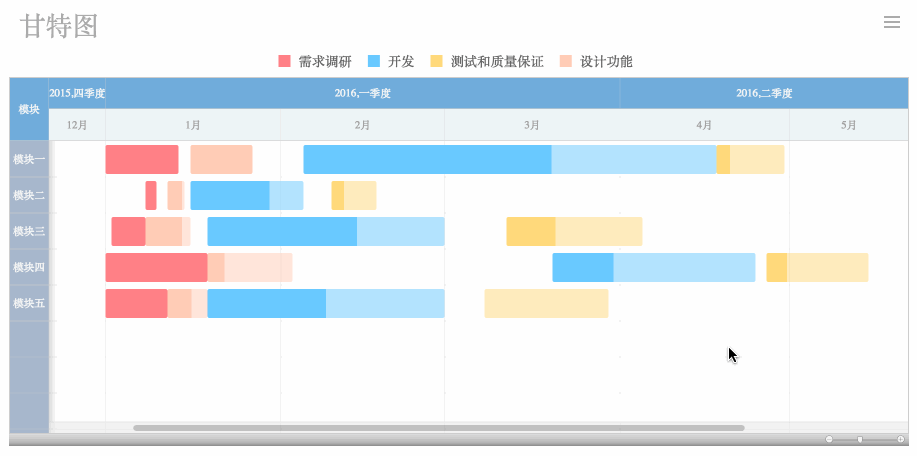

甘特圖直觀展示任務計劃是在何時進行以及實際進展與計劃要求的對比,可用來評估當前工作進度或工作計劃的執行情況。下面就是一張經典的甘特圖範例:

圖表種類特點:甘特圖較為簡單直觀,易於普通使用者理解。一般適用於不超過 30 項活動的中小型專案,且無須擔心複雜計算和分析。
15.圖表種類:地圖
區域地圖:
區域地圖是按照國家、省市行政區劃分,用來展現地理資訊,以及與地理位置有關的資訊,指標的多少可以用顏色深淺區分。區域地圖適用於帶有地理位置資訊的資料集展現,展現的通常是以某個地區為單位的彙總的連續資訊。

點地圖:

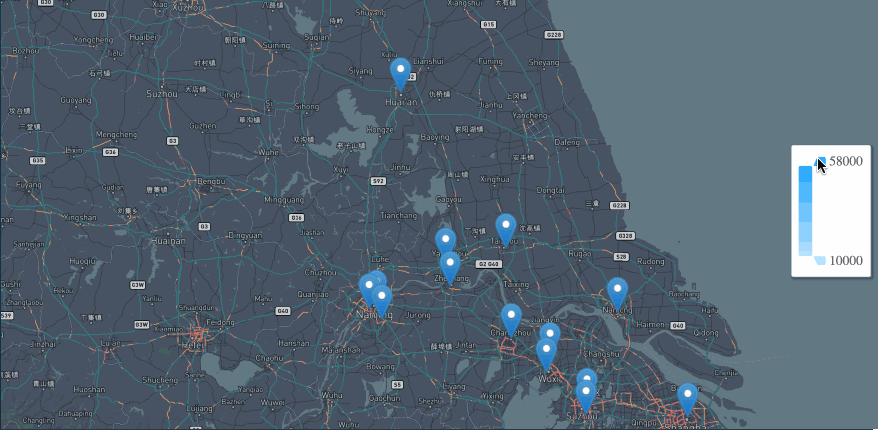

點地圖是透過定位經緯度,用散點來表示所在位置的資料指標。
想要檢視的是某個區域各個網點(特定位置)的資料時,用地圖實現起來會比較複雜,並且精準性不高,那麼就可以使用點地圖,可精準快速定位到位置。

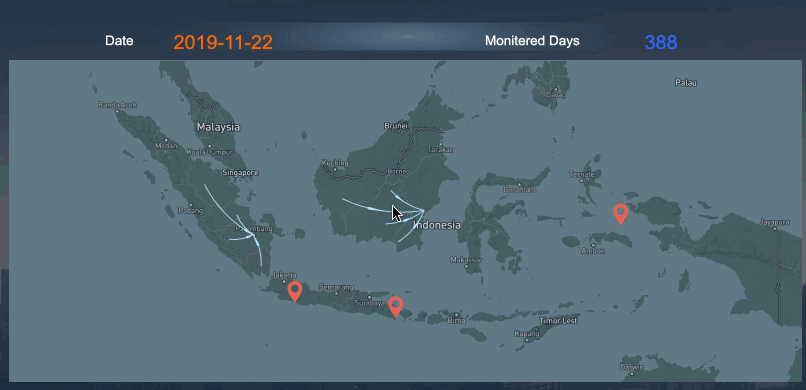

流向地圖:
流向地圖在地圖上顯示資訊或物體從一個位置到另一個位置的移動及其數量。通常用來顯示人物、動物和產品的遷移資料。單一流向線所代表的移動規模或數量由其粗細度表示,有助顯示遷移活動的地理分佈。
流向地圖多應用於區際貿易、交通流向、人口遷移、購物消費行為、通訊資訊流動、航空線路等場景,也可應用企業貨物運輸,供應鏈管理。

16.圖表種類:熱力圖

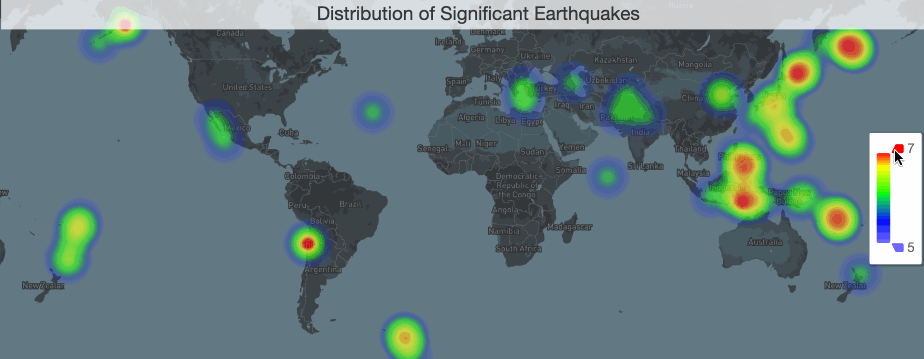

熱力地圖使用地圖作為背景,用熱力的深淺來展示資料的大小和分佈範圍,以及地理範圍內各個點的權重情況。
適合帶有地理位置資訊的資料集展現,展現的通常是以某個地區為單位的彙總的連續資訊。如下圖用熱力地圖顯示了各地區震級的高低:

圖表種類特點:和地圖結合,對資料的地理分步顯示直觀,透過顏色深淺、氣泡大小等容易判斷度量的大小,可以直觀清楚地看到頁面上每一個區域的訪客興趣焦點。
視覺化圖表設計
顏色是最有效的美學特徵之一,因為它可以吸引注意力。我們最先注意到的特徵就是顏色, 它能夠以直接的方式突出顯示特定見解、標識異常值。在論證觀點時,顏色的使用應該以資料為基礎,而不是個人的喜好或品牌的顏色。
一般來說,我們在設計視覺化圖表時候可以遵循以下的配色一致性原則:
1.數值指標一致性
當根據某一個指標的數值大小進行顏色映射時,建議使用生長色系的漸變顏色。

例如上圖所示,統計的是不同年份的一個地區銷售額情況,左邊的圖顏色並沒有色系和生長規律,使用者難以理解具體指標數值的映含義,而此時如果使用右邊的生長色系的表達方式,它會傳達給使用者一種顏色可測量感。那麼使用者根據這樣的漸變生長色系,就可以很輕鬆地理解當年每個地區的一個銷售額分布情況。
2.指標顏色一致性
在同一儀表板中,對於相同的度量盡量使用同一色系的顏色方案,避免使用過多的顏色對使用者造成干擾。
例如我們在做銷售看板分析時,通常分析指標會有銷售額和回款額,那麼即使我們在對同一個指標做不同維度的資料視覺化分析時,對於銷售額和回款額建議分別使用相同的色系進行配色,比如銷售金額盡量用黃綠色系,回款金額盡量用藍色系。我們在遵循這樣的指標顏色一致性配色原則之後,數據分析師就能夠快速地根據顏色區分來理解當前的資料視覺化圖表所要表達的指標含義。

3.色系顏色一致性
在同一儀錶板中,盡量選擇相同色系的顏色方案,避免撞色。
對於顏色如何去定義選擇,這個可能是很多使用者非常頭疼的事情,不知道該選擇什麼樣的顏色去搭配。但是其實在色系搭配方面,FineReport裡面內置了非常多的漂亮的配色方案可供大家進行同一色系顏色的選擇,這一點對於使用者是非常友好的,畢竟有時候「顏值也很重要」。

如果我們是自定義配色,需要避免一些撞色。例如你把黃+白、藍+黑、紅+藍、黃+紫等等色系進行搭配,這樣不但從感官上不美觀,而且還容易對使用者的眼睛造成刺激。

4.語義顏色一致性
符合語義的顏色可以幫助人們更快地處理信息,盡量根據指標含義選擇符合人類最直觀感受的顏色。
因此可以使用紅色來表示熱量分布,褐色表示乾旱指數,藍色表示降水量等等。

視覺化圖表種類總結
以上都是圖表視覺化中常用的16種視覺化圖表種類。有些人可能認為基本的圖表種類太簡單和原始,他們傾向於使用更復雜的圖表種類。然而,事實上,圖表越簡單,就越容易幫助人們快速理解資料。
學習如何使用簡單的視覺化圖表種類表達複雜的資料,是資料視覺化入門的開始。
如果您想開始資料視覺化,建議您先學習製作這些基本圖表,並使用一個易於使用的工具進行練習。比如上述圖表的製作工具FineReport。
FineReport內建 19 種圖表大類和超過 60 種動態圖表樣式,這些圖表由FineReport所屬公司帆軟自行開發,避免了版權問題。其次,這些圖表是HTML5格式,可以清晰流暢地展示在任何尺寸螢幕的web端上。FineReport 還提供了更炫酷的大屏展示功能,將近 10 個的大屏 3D 特效、15 種動態載入效果,以及聯動、離屏控制,讓你的資料和圖表「活」起來。
