在Java报表软件FineReport中给图表添加警戒线

文 | 帆软数据应用研究院 2014-11-25 17:02:47

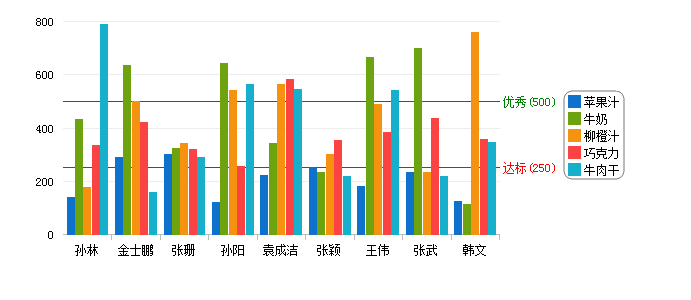

在报表软件FineReport中,我们可以给报表添加预警,同样也可以给图表添加预警线,查看图表数据是否超过指标。设置图表警戒线的目的在于实现用户想要达到的特定数据突出效果,让人在繁杂的数字之中一眼发现我们所设定的这个数据标准。如下图查看每个人的产品销售情况,250属于达标,500属于优秀:
图表警戒线

警戒线可以设置多个,并且可以对警戒线的字体、颜色、线型,内容等等进行自己定义。

图表警戒线制作示例

准备图表数据

新建工作薄,添加数据集,SQL语句为SELECT * FROM [销量],查询所有销售人员的产品销量情况,直接作为图表数据源,制作销量统计图。

插入图表

以悬浮图表为例,点击插入>悬浮元素>插入图表,弹出图表向导对话框,选择柱形图,点击确定;

设置图表数据

图表数据来源于数据集数据,设置如下图,点击完成:
图表警戒线

警戒线设置

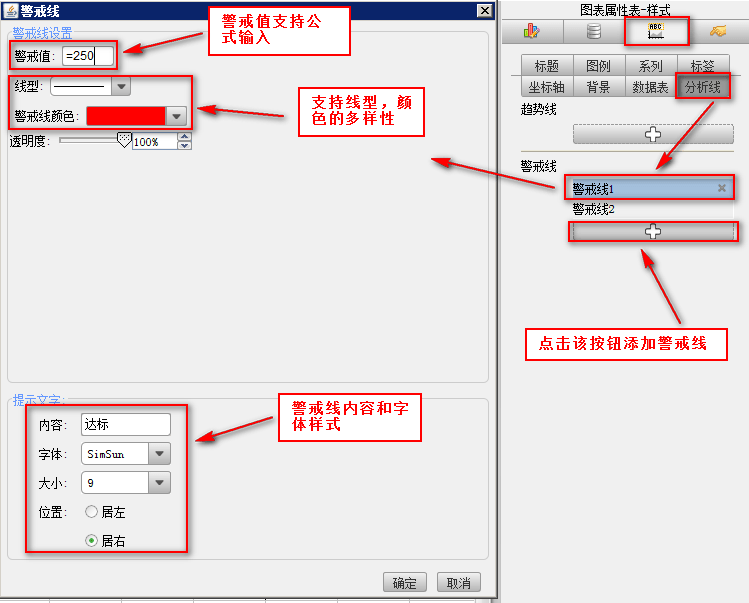

选中图表,点击图表属性表-样式>坐标轴>分析线,点击警戒线下面的按钮,然后增加两个警戒线,警戒线的设置如下图:
图表警戒线

可以根据需要添加任意条警戒线。

由上图可以看警戒线的值支持公式,并且支持线型、警戒线颜色的、字体、大小以及位置的多样性。

注:饼图、仪表图,地图、雷达图及甘特图等,依据其图表的特性,无需警戒线,因此没有添加警戒线功能。

保存模板,点击分页预览,即上图效果。
已完成模板可参考:%FR_HOME%WebReportWEB-INFreportletsdocAdvancedChartPicketLine.cpt
