自定义报表FineReport之gis地图经纬度定位

gis地图地址定位中介绍了使用地址名称定位的gis地图的制作过程,但是很多时候地址定位精确度还是不够,FineReport为此提供了经纬度精准定位功能,下面介绍经纬度定位的gis地图的使用方法。

数据准备

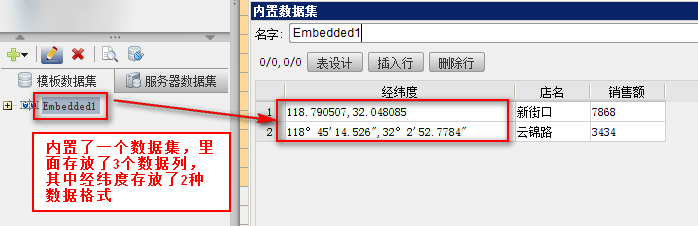

如下图,我们内置一个模板数据集,数据如下图:
gis地图经纬度定位
注:经度和纬度需要放在一个单元格内,既可以经度在前,也可以纬度在前,我们这里数据集中的经纬度单元格表示经度在前。

另:FineReport能够解析的经纬度格式包括两种,如42°28′30″ 或者 42.876 ,不支持后缀为n,e等的经纬度表示方法,如果使用度分秒格式,请注意度分秒符号的输入,分和秒并不是英文的单引号和双引号,输入分和秒的时候可以使用输入法输入分,然后选择符号分。

添加gis地图

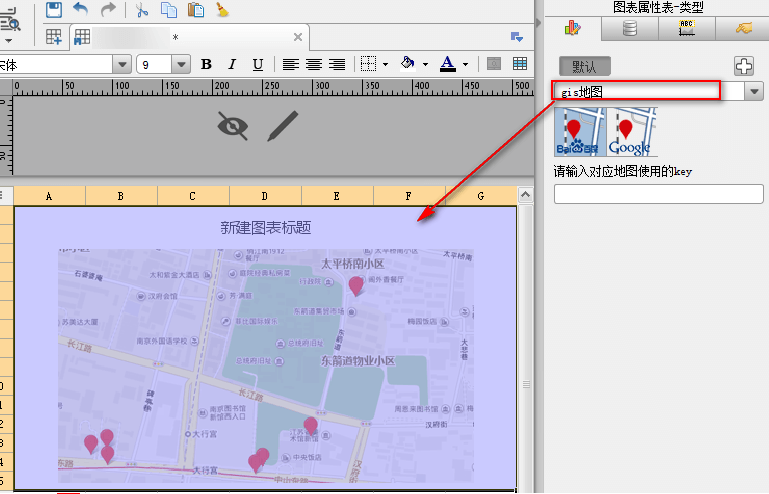

合并一片单元格区域,插入图表,图表类型选择gis地图,如下图:
gis地图经纬度定位

输入gis地图key

选择百度地图,输入在百度地图申请的key,这里使用FineReport提供的用于学习的key:CDe0d2784ccc2ec454fc87f68b364cdd;如果选择使用谷歌地图,则输入谷歌对应的key即可。
gis地图经纬度定位

gis地图数据配置

点击图表属性表-数据,为gis地图添加数据,使用数据集数据源,选择前面内置的数据集,数据类型选择经纬,输入四组数据:经纬度、地址名称、区域标题和区域值。

经纬度:对应字段中的经纬度,以使fr直接通过百度(谷歌)的经纬信息在地图上定位;

地址名称: 对应字段中存储的是如XX店之类的提示信息。(不是必要的,用户可以不选);

区域标题:需要手动输入类似“销售额”,“盈利额”之类的字符串,与区域值对应;

区域值:对应字段中存储的是类似销售额的大小之类的指标值。

注:区域标题和区域值可以添 加多个,详细情况请查看地图区域显示多个指标值

图表样式和特效设置

点击图表属性表-特效>交互属性,gis地图特效选项中只能设置交互属性,勾选数据点提示下的所有选项。

注:由于百度谷歌地图传递的经纬信息不一致,故在数据点提示显示坐标的经度和纬度的时候,百度提示信息为“经度,维度”,而谷歌地图的提示信息则为“维度、经度”。

效果查看

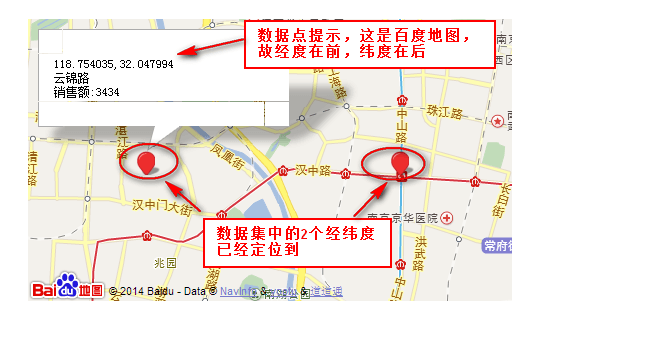

点击分页预览,如下图:
gis地图经纬度定位

注:谷歌地图的使用方式类似,这里不再赘述。

地址定位和经纬度定位比较

精准性:经纬度定位具有唯一性,每个地址均有一个唯一的经纬度进行定位,而地址定位如果地址输入不够清晰,百度谷歌地址可能会解析不准确;

解析过程:地址定位,FR需要将地址发送到百度谷歌进行地址解析然后再定位,而经纬度定位直接将定位信息发送过去,避免地址解析这一过程,提升效率。
